內螺紋針型閥
產品簡介
產品型號：J11W
公稱通徑：DN6~DN50
公稱壓力：0~32MPa
閥體材質：SS304,SS316
連接形式：內螺紋連接
結構特征：錐面密封,活動閥瓣
適用溫度：≤450℃
螺紋方式：G螺紋，NPT螺紋，ZG螺紋，PT螺紋等
適用介質：水、蒸汽、油品等
零件名稱 | 材質 |
閥體 | 20# A105 SS304 SS304L SS316 SS316L |
閥蓋墊片 | 紫銅PTFE |
閥蓋 | 20# A105 SS304 SS304L SS316 SS316L |
填料墊 | PTFE 柔性石墨 金屬盤根 |
填料 | PTFE 柔性石墨 |
填料壓蓋 | 20# A105 SS304 SS304L SS316 SS316L |
閥桿 | 20# A105 SS304 SS304L SS316 SS316L |
手柄 | 20# A105 SS304 SS304L SS316 SS316L |
內六角螺釘 | 20# A105 SS304 SS304L SS316 SS316L |
型號 | 公稱壓力 (MPa) | 試驗壓力(MPa) | 工作壓力(MPa) | 工作溫度 (℃) | 適用介質 | ||
殼體 | 密封(液) | 密封(氣) | |||||
J11W-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤540℃ | 液化石油氣水、酸、蒸汽、油品等 |
J11W40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
J11W-160 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | C≤425℃ | |
J11W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||

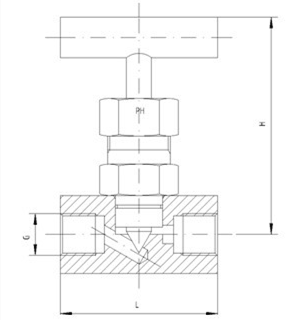

公稱直徑DN(mm) | 管螺紋 | 尺寸 | 重量(Kg) | ||||
Do | L | H | H1 | d | |||
6 | 1/4 | 60 | 55 | 90 | 100 | 4 | 0.63 |
10 | 3/8 | 60 | 60 | 92 | 102 | 5 | 0.65 |
15 | 1/2 | 65 | 65 | 97 | 107 | 6 | 0.8 |
20 | 3/4 | 80 | 80 | 109 | 121 | 8 | 1.07 |
25 | 1 | 100 | 90 | 122 | 132 | 10 | 1.8 |
32 | 11/4 | 140 | 128 | 180 | 191 | 15 | 5.0 |
40 | 11/2 | 160 | 148 | 200 | 215 | 18 | 7.2 |
