內外螺紋針型閥
產品簡介
產品型號：J21W
公稱通徑:DN6~DN25
公稱壓力:≤10000Psi
適用溫度:-29℃～+538℃
適用介質：油，水，氣和其他腐蝕性或腐蝕性介質
連接形式: 內外螺紋連接(NPT,G,Rc,Rp)
結構特征: 錐螺紋密封

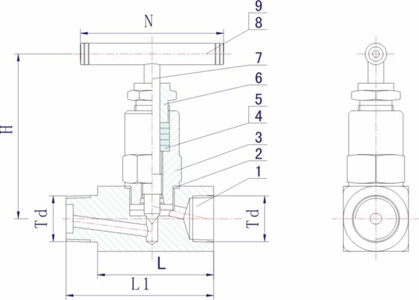

零件名稱 | 材質 |
閥體 | 20# A105 SS304 SS304L SS316 SS316L |
閥蓋墊片 | 紫銅PTFE |
閥蓋 | 20# A105 SS304 SS304L SS316 SS316L |
填料墊 | PTFE 柔性石墨 金屬盤根 |
填料 | PTFE 柔性石墨 |
填料壓蓋 | 20# A105 SS304 SS304L SS316 SS316L |
閥桿 | 20# A105 SS304 SS304L SS316 SS316L |
手柄 | 20# A105 SS304 SS304L SS316 SS316L |
內六角螺釘 | 20# A105 SS304 SS304L SS316 SS316L |
型號 | 公稱壓力（MPa） | 試驗壓力（MPa） | 工作壓力（MPa） | 工作溫度（℃） | 適用介質 | ||
殼體 | 密封（液） | 密封（氣） | |||||
J21W-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤200℃ | 液化石油氣水、油品等 |
J21W-40P | 4 | 6 | 4.4 | 0.6 | 4 | ||
J21W-160 | 16 | 17.6 | 17.6 | 0.6 | 16 | C≤425℃ | |
J21W-320P | 32 | 48 | 35.2 | 0.6 | 32 | ||
公稱通徑 | Td | H | L | L1 |
NPT1/4 | 75 | 58 | 75 | 60 |
NPT1/2 | 80 | 62 | 66 | 60 |
NPT3/4 | 80 | 57 | - | 60 |
DN10 | NPT3/8 | 75 | 58 | 78 |
DN15 | NPT1/2 | 77 | 68 | 86 |
