液壓水位控制閥
產品簡介
產品名稱：液壓水位控制閥
產品型號：H142X
公稱通徑：DN40～DN350
結構形式：液壓浮球式
工作壓力：1.0MPa～1.6MPa
連接方式：法蘭
適用溫度：-0oC～+80oC
功能作用：控制水位
閥體材質：鑄鐵、鑄鋼、不銹鋼、黃銅
制造標準：國標GB、德國DIN、美國API、ANSI
適用介質：水、污水
H142X液壓水位控制閥是一種自動控制水箱、水塔液面水位高度的水力控制閥。當水面下降超過預設值時，打開浮球閥，活塞上腔室壓力降低，活塞上下形成壓差，在此壓差作用下閥瓣打開進行供水作業；當水位上升到預設高度時，浮球閥關閉，活塞上腔室壓力不斷增大致使閥瓣關閉停止供水。如此往復自動控制液面在設定高度，實現自動供水功能。
當水池或水塔內水位下降，浮球閥開啟排水時，進水管內有壓水將閥內活塞托起，密封面打開，液壓水位控制閥閥門即開啟供水，當水位上升到控制閥時，浮球閥關閉，活塞下移將密封面封閉，閥門即停止供水。
1、運用液壓原理控制，結構新穎合理。
2、工作平穩可靠。在規定的使用壓力范圍內，可保證無水錘沖擊。
3、重量輕，體積小。
4、安裝維修方便。

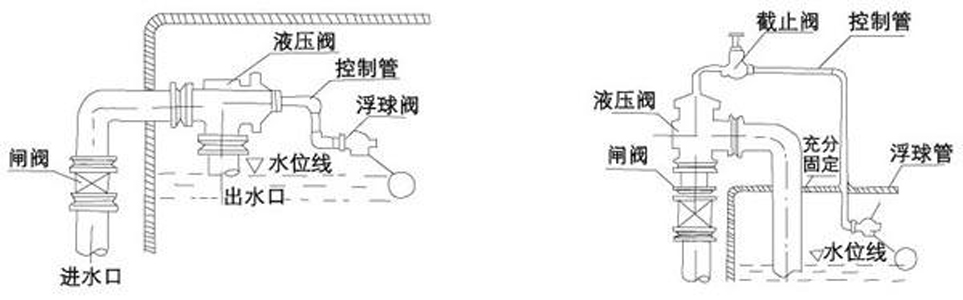

將液壓水位控制閥垂直固定在進水管上，然后將控制管、截止閥和浮球閥連接旋緊在該閥上即可。該閥進水管和出水管連接法蘭H142X-4T-A為0.6MPa標準法蘭；H142X-10-A為1MPa標準法蘭。進水管直徑應大于或等于閥門公稱通徑，出水口應低于浮球閥。浮球閥安裝應距離水管一米以上；在水箱內出水管高于水位線處鉆一小孔，以防直空回水。使用時，截止閥應全開，如同一水池安裝二只以上閥則應保持同一水平面。因主閥關閉要滯后浮球閥關閉約30～50秒，故水箱要有足夠的空余容積，以防溢水。
為防止雜質、砂粒進入閥內引起工作失靈，閥前應裝過濾器。如安裝在地下水池，則應在地下泵房安裝報警裝置。
液壓水位閥前是設止回閥，液壓水位閥下游要安裝手動閘閥或碟閥，起到硬關閉的作用；如果液壓水位閥為了壓力或其它考慮進水口安到水位以下的，要考慮安裝止回閥，防止水回流。

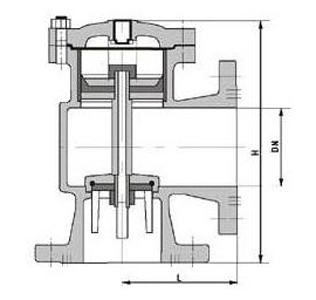

型號 | 規格 | G(in) | D(mm) | A(mm) | B(mm) | H(mm) | n-d |
H142X | 50 | 1/2 | 160 | 102 | 90 | 195 | 4-18 |
65 | 1/2 | 180 | 116 | 116 | 260 | 4-18 | |
80 | 3/4 | 195 | 123 | 120 | 270 | 8-18 | |
100 | 3/4 | 220 | 135 | 130 | 295 | 8-18 | |
150 | 3/4 | 285 | 183 | 158 | 330 | 8-22 | |
200 | 11/4 | 340 | 228 | 228 | 435 | 8-22\12-22 |
在安裝液壓閥前，應注意將管道沖洗干凈，液壓閥在使用中，應視水質情況選擇保養時間，一般一年保養一至二次，當水質清潔度較差時，需適當增加保養次數。具體保養方法如下：
（1）關閉該閥前的閘閥。
（2）旋下閥蓋上的螺栓。
（3）取出閥門內部活塞、活塞桿和導向蓋等。
（4）旋下活塞桿兩端螺母。
（5）拆下壓蓋、密封圈、閥瓣。
（6）拆下導向壓蓋、密封圈、閥瓣。拆卸后，應除去各零件的水垢和各種污物，用鋼絲疏通節流螺母上小孔，更換已損壞的密封件。裝配順序和拆卸順序相反。
