螺紋薄膜型減壓閥
產品簡介
News Center
新聞中心螺紋薄膜型高靈敏度減壓閥特別適用于進口壓力變化大,出口流量變化大,需要出口壓力較好穩定的管路。
螺紋薄膜型高靈敏度減壓閥和同類減壓閥相比,膜片對下游壓力變化的傳感特別明顯,下游壓力的微小變化(例如0.01MPa)都將引起膜片和閥芯明顯的調節動作,從而大大提高了穩壓功能。
螺紋薄膜型高靈敏度減壓閥屬于直接作用式薄膜彈簧減壓閥，其突出特點是大大加大了膜片工作面積，因此，和同類減壓閥相比，膜片對下游壓力變化的傳感特別明顯，下游壓力的微小變化（例如0.01MPa）都將引起膜片和閥芯明顯的調節動作，從而大大提高了穩壓功能。
公稱壓力(Mpa) | 1.6 |
殼體試驗壓力(Mpa)* | 2.4 |
密封試驗壓力(Mpa) | 1.6 |
最高進口壓力(Mpa) | 1.6 |
出口壓力范圍(Mpa) | 0.03-1.0 |
壓力特性偏差(Mpa)△P2P | GB12246-1989 |
流量特性偏差(Mpa)P2G | GB12246-1989 |
滲漏量 | GB12245-1989 |
零件名稱 | 零件材料 |
閥體 閥蓋 | WCB |
閥座 | 2Cr13 |
閥瓣 | 2Cr13 |
閥桿 | 2Cr13 |
膜片 | 1Cr18Ni9Ti |
調節彈簧 | 60Si2Mn |
DN | 15(1/2") | 20(3/4") | 25(1") | 32(1-1/4") | 40(1-1/2") | 50(2") |
Cv | 1.2 | 2.2 | 4 | 7 | 12 | 19 |

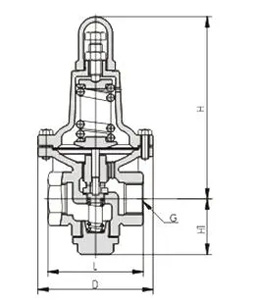

DN | G | L | H1 | H | D |
15(1/2") | Rc1/2" | 95 | 55 | 170 | 100 |
20(3/4") | Rc3-4" | 95 | 55 | 170 | 100 |
25(1") | Rc1" | 100 | 60 | 190 | 120 |
32(1-1/4") | Rc1-1/4" | 165 | 75 | 220 | 150 |
40(1-1/2") | Rc1-1/2" | 190 | 90 | 250 | 180 |
50(2") | RG2" | 200 | 110 | 300 | 220 |
