H76W對夾式雙瓣止回閥

產品簡介

H76W對夾式雙瓣止回閥產品說明產品型號：H76H公稱通徑：DN50-DN1200公稱壓力：1.0MPa-25.0MPAa、150LB-2500LB 適

產品型號：H76W

瀏覽次數：

產品咨詢 0510-83121633

product

產品展示

tel-phone

0510-83121633

查看全部

News Center

新聞中心

詳細介紹在線留言

H76W對夾式雙瓣止回閥產品說明

產品型號：H76H

公稱通徑：DN50-DN1200

公稱壓力：1.0MPa-25.0MPAa、150LB-2500LB

適用介質：水、氣、油

適用溫度：-20℃-425℃

閥體材質：碳鋼、不銹鋼等

連接方式：對夾

H76W對夾式雙瓣止回閥設計標準

設計秘制造	APl594、AP 6D、JB，T8937
結構長度	API594、APl60、DlN3202、JB／T8937
壓力一溫度等級	ANsIBl6.34、DlN2401、GB／T 9124、HG20604、HG20625、SH3406、JBT74
試驗與檢驗	AP 598、JB／T 9092
配管法蘭	JB/T74～90、GB／T 9112～9124、HG20592～20635、sH3406、ANsIB16 5、DlN2543～2548、GB／T 13402、APl605、ASMEBl6 47

H76W對夾式雙瓣止回閥結構特點

結構長度短．其結構長度只有傳統法蘭止回閥的1/4～1/8;
體積小,、重量輕,其重量只有傳統法蘭止回目的1/4～1/20;
閥瓣尖閉快速．水錘壓力?。?/p>
水平管道或垂直管道均可使月．安裝方便；
流道通暢、流體阻力?。?/p>
動作i敏、密封性能好;
目瓣行程短、關閥沖擊力小;
整體結構、簡單緊湊、造型美觀
使月壽命長、可靠性高。

H76W對夾式雙瓣止回閥主要零件材質

零件名稱	材料
閥體、閥瓣	碳素鋼、不銹鋼、鉻鉬鋼、黃銅
閥桿	不銹鋼
扭力彈簧	不銹鋼
密封面	丁晴橡膠、不銹鋼、聚四氟乙烯、尼龍塑料

H76W對夾式雙瓣止回閥主要性能參數

型號	公稱壓力（MPa）	試驗壓力Ps（MPa）		工作溫度（℃）		適用介質
		殼體	密封	軟密度	硬密封
H76X/H H46X/H	1.0	1.5	1.1	≤80	≤200	水、油、水（蒸汽）酸堿等介質
	1.6	2.4	1.8
	2.5	3.8	2.8
	4.0	6.0	4.4

H76W對夾式雙瓣止回閥主要外形尺寸

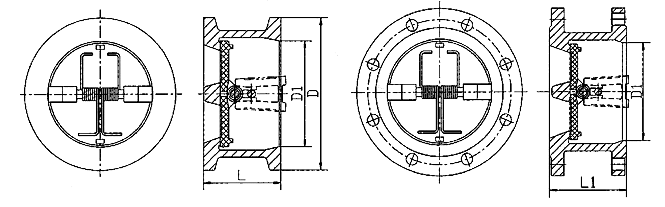

H76W對夾式雙瓣止回閥(圖1)

Dmm	Lmm	L1mm	D1mm	D（mm）
Dmm	Lmm	L1mm	D1mm	PN10	PN16	PN25	PN40
40	33	106	55	92	92	92	92
50	43	108	65	107	107	109	109
65	46	112	80	127	127	129	129
80	64	114	95	142	142	144	144
100	64	127	110	162	162	170	170
125	70	140	141	192	192	198	198
150	76	140	168	217	217	228	228
200	89	152	219	272	272	288	293
250	114	165	273	325	325	343	355
300	114	178	324	377	377	403	420
350	127	190	356	437	437	460	480
400	140	216	418	490	490	520	549
450	152	222	467	540	540	-	-
500	152	229	526	595	595	-	-
600	178	267	626	690	690	-	-
700	229	292	725	800	800	-	-
800	241	318	820	905	905	-	-
900	241	330	920	1005	1005	-	-
1000	300	410	1025	1115	1115	-	-
