PZ73H刀閘閥
產品簡介
News Center
新聞中心1、刀形漿閘閥按照口徑不同制成暗桿和明桿兩種形式I暗桿DN100-1600mm．明桿DN50-900mm）．全圓形的直流通遵設計不存渣、不卡阻。刀板底端另工成刀刃狀，對松軟物料如纖維、紙漿、木漿具有切斷功能．同時有良好開啟和關閉作用。在刀板上端安裝有硬聚四氟乙爝刮泥器，可防止粉塵、砂礫等擦傷性物質進入填料盒，可顯著提高刀板壽命。閥板材質選用不銹鋼、糟磨拋光處理可獲褥優良密封效果。
2、閥體、填料函均為精密鑄造，其中閥體采用凸緣式整體鑄造，不銹鋼、硬質合金材質可根據用戶需要選用304、316、316L、2520、WCB、2Cr13．密封圈采用硬密封或PTFE增強聚四氟乙烯材質．耐腐蝕、耐麻損、不沾渣。
設計制造 | JB/T8691-1998 |
法蘭連接 | GB/T9113.1-2000JB/T79-94 |
結構長度 | GB/T15188.2-94 |
試驗與驗收 | GB/T13927-92 |
型號 | PZ73H-10 | PZ73H-16 | |
公稱壓力（MPa） | 1.0 | 1.6 | |
密封試驗壓力（MPa） | 1.1 | 1.76 | |
殼體試驗壓力（MPa） | 1.5 | 2.4 | |
適用溫度（℃） | ≤350℃ | ||
材料 | 閥體、閘板、閥蓋、支架 | WCB,304SS,316SS | |
填料 | 柔性石墨，聚四氟乙烯 | ||
手輪 | QT450-10 | ||
閥桿螺母 | ZCuA110Fe3 | ||
閥桿 | 2Cr13，304SS,316SS | ||
墊片 | 柔性石墨，聚四氟乙烯 | ||
傳動方式 | 手輪，手動拉鏈，正齒輪傳動，傘齒輪傳動，氣動，電動和電液動 | ||

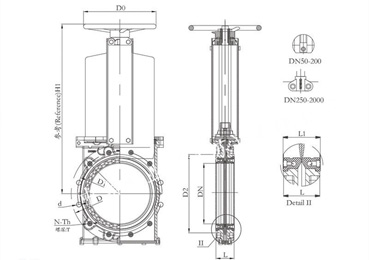

DN | L | D | D1 | D2 | H | N-M | D0 |
50 | 43 | 160 | 125 | 99 | 285 | 4×M16 | 180 |
65 | 46 | 185 | 145 | 120 | 295 | 4×M16 | 180 |
80 | 46 | 200 | 160 | 135 | 315 | 8×M16 | 220 |
100 | 52 | 220 | 180 | 155 | 365 | 8×M16 | 220 |
125 | 56 | 250 | 210 | 185 | 400 | 8×M16 | 230 |
150 | 56 | 285 | 240 | 210 | 475 | 8×M20 | 280 |
200 | 60 | 340 | 295 | 265 | 540 | 12×M20 | 360 |
250 | 68 | 405 | 355 | 310 | 630 | 12×M22 | 360 |
300 | 78 | 460 | 410 | 375 | 780 | 12×M22 | 400 |
350 | 78 | 520 | 470 | 435 | 885 | 16×M22 | 400 |
400 | 102 | 580 | 525 | 485 | 990 | 16×M27 | 400 |
450 | 114 | 640 | 585 | 545 | 1100 | 20×M27 | 530 |
500 | 127 | 715 | 650 | 609 | 1200 | 20×M30 | 530 |
600 | 154 | 840 | 770 | 720 | 1450 | 20×M36 | 600 |
800 | 190 | 1025 | 950 | 898 | 2000 | 24×M36 | 680 |
