梅花型刀閘閥
產品簡介
1、刀形漿閘閥按照口徑不同制成暗桿和明桿兩種形式I暗桿DN100-1600mm．明桿DN50-900mm）．直流通遵設計不存渣、不卡阻。刀板底端另工成刀刃狀，對松軟物料如纖維、紙漿、木漿具有切斷功能．同時有良好開啟和關閉作用。在刀板上端安裝有硬聚四氟乙爝刮泥器，可防止粉塵、砂礫等擦傷性物質進入填料盒，可顯著提高刀板壽命。閥板材質選用不銹鋼、糟磨拋光處理可獲褥優良密封效果。
2、閥體、填料函均為精密鑄造，其中閥體采用凸緣式整體鑄造，不銹鋼、硬質合金材質可根據用戶需要選用304、316、316L、2520、WCB、2Cr13．密封圈采用硬密封或PTFE增強聚四氟乙烯材質．耐腐蝕、耐麻損、不沾渣。
3、閥板有多個支撐點，使閥板有很好的自對中。當閥門處于關閉狀態，并承受背壓時，閥板不姓偏移。
4、刀形漿閘棚內部可以制成V形、三角形、五角形通道．以適應流體調節控制要求。
5、刀形漿閘閥連接形式有對夾式、法蘭支耳式，密封有金屬對金屬硬密封、金屬對聚胺脂、帶增強的聚四氟乙烯橡膠等軟密封。
設計制造 | JB/T8691-1998 |
結構長度 | GB/T1-5188.2-94 |
法蘭尺寸 | GB/T9113.1-2000 |
試驗-檢驗 | GB/T13927-92 |
零件名稱 | 材質名稱 | 材質牌號 |
圓螺母 | 優質碳素鋼 | 25 |
手輪 | 灰口鑄鋼 | HT200 |
軸承壓蓋 | 優質碳素鋼 | 35 |
閥桿螺母 | 鋁青銅 | ZCuA19Mn2、ZCuA19Fe4Ni4Mn2 |
鋁黃銅 | ZCuZn25A16Fe3Mn3 | |
軸承 | — | 51110 |
閥桿 | 不銹鋼 | 304、316、2Cr13 |
支架 | 碳素鋼、不銹鋼 | WCB、CF8等 |
閘板 | 不銹鋼 | 304、316、304L、316L、2Cr13 |
螺栓螺母 | 優質碳素鋼 | 35 |
填料壓蓋 | 碳素鋼 | WCB |
填料 | 柔性石墨盤根石棉根增強四氟纖維盤根 | — |
閥體 | 碳素鋼、不銹鋼 | WCB、CF8（304）、CF3（304L）、CF8M（316）、CF3M（316L）、密封座堆焊合金或不銹鋼 |
公稱壓力 | PN |
殼體試驗 | 1.5xPN |
密封試驗 | 1.1xPN |
工作溫度 | 橡膠（NBR）≤ 80℃，四氟密封（PTFE）:-40℃~180℃ |
碳素鋼：-29℃—425℃，不銹鋼：-40℃—600℃ ，鉻鉬釩鋼：≤550℃ ，高鉻鎳鋼：≤900℃ | |
運用介質 | 糖漿、紙漿、污水、煤漿、灰、渣水混合物 |
傳動方式 | 手輪、手動拉鏈、正齒輪傳動、傘齒輪傳動、氣動、電動和電液動。 |

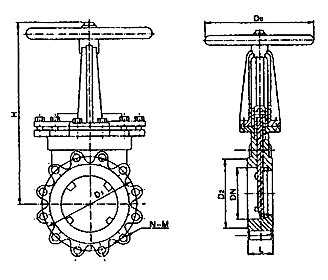

公稱壓力 PN(Mpa) | 公稱通徑 DN(mm) | L | D | D1 | D2 | H | N-M | D0 |
1.0 | 50 | 48 | 160 | 125 | 100 | 285 | 4-M16 | 180 |
65 | 48 | 180 | 145 | 120 | 298 | 4-M16 | 180 | |
80 | 50 | 195 | 160 | 135 | 315 | 4-M16 | 220 | |
100 | 50 | 215 | 180 | 155 | 365 | 8-M16 | 220 | |
125 | 57 | 245 | 210 | 185 | 400 | 8-M16 | 230 | |
150 | 57 | 280 | 240 | 210 | 475 | 8-M20 | 280 | |
200 | 70 | 335 | 295 | 265 | 540 | 8-M20 | 360 | |
250 | 70 | 390 | 350 | 320 | 630 | 12-M20 | 360 | |
300 | 76 | 440 | 400 | 368 | 780 | 12-M20 | 400 | |
350 | 76 | 500 | 460 | 428 | 885 | 16-M20 | 400 | |
400 | 89 | 565 | 515 | 482 | 990 | 16-M22 | 400 | |
450 | 89 | 615 | 565 | 532 | 1100 | 20-M22 | 530 | |
500 | 114 | 670 | 620 | 585 | 1200 | 20-M22 | 530 | |
600 | 114 | 780 | 725 | 685 | 1450 | 20-M27 | 600 | |
700 | 130 | 895 | 840 | 800 | 1700 | 24-M27 | 600 | |
800 | 130 | 1010 | 950 | 905 | 2000 | 24-M30 | 680 | |
900 | 140 | 1110 | 1050 | 1005 | 2300 | 58-M30 | 680 |
