DJ61F低溫焊接截止閥
產品簡介
產品型號: DJ61Y
連接方式: 法蘭RF、FF、RJ、TG、MFM
結構形式: 閥瓣非平衡直通式、閥瓣平衡直通式
驅動方式: 手動,電動,氣動
產品口徑: DN15~150
公稱壓力: PN1.6~6.4
閥門材質: 低溫鋼、不銹鋼、合金鋼等
應用范圍：乙烯、氧氣、液氧、液氫、液化天然氣等液態低溫介質
①韌性－脆性轉變溫度低于使用溫度；
②滿足設計要求的強度；
③在使用溫度下組織結構穩定
④良好的焊接性和加工成型性；
⑤在石油氣深冷分離設備中，絕大部分的最低使用溫度為-110℃,個別設備中達-150℃,可分別采用低合金鋼、3～6%鎳鋼或 9%鎳鋼。
設計與制造 | 結構長度 | 浩蘭尺寸 | 壓力-溫度 | 試驗-檢驗 |
JB/T7749 | GB12221 | JB79 | GB9131 | JB/T9092 |
公稱壓力PN | 1.6 | 2.5 | 4.0 |
強度試驗 | 2.4 | 3.8 | 6.0 |
水密封試驗 | 1.8 | 2.8 | 4.4 |
上密封試驗 | 1.8 | 2.8 | 4.4 |
氣密封試驗 | 0.4-0.7 | ||
體蓋板 | 閥桿 | 密封面 | 墊片 | 埴料 | 工作溫度℃ | 適用介質 |
LCB | 1Cr17Ni12 | DTL/DTL | 1Cr13/柔性石墨低溫石棉 | PTFE | -46 | 丙烷/丙烯甲醇,乙烷煤氣/液氨 |
LC1 | -60 | |||||
LC2 | -73 | |||||
LC3 | 1Cr18Ni9Ti | -101 | ||||
LC4 | -115 | |||||
LC8 | -196 |

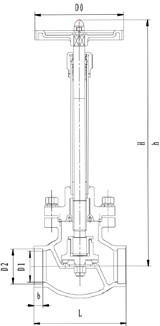

1.6MPa | DN | L | D | D1 | D2 | b | n-Φd | H | D0 | ||
-46℃ | 4-101℃ | -196℃ | |||||||||
凸面法蘭RF | 50 | 230 | 160 | 125 | 100 | 16 | 4-Φ18 | 460 | 480 | 520 | 240 |
65 | 290 | 180 | 145 | 120 | 18 | 4-Φ18 | 475 | 505 | 525 | 280 | |
80 | 310 | 195 | 160 | 135 | 20 | 8-Φ18 | 520 | 550 | 590 | 280 | |
100 | 350 | 215 | 180 | 155 | 20 | 8-Φ18 | 545 | 575 | 615 | 320 | |
125 | 400 | 245 | 210 | 185 | 22 | 8-Φ18 | 590 | 620 | 660 | 360 | |
150 | 480 | 280 | 240 | 210 | 24 | 8-Φ23 | 650 | 680 | 730 | 400 | |
200 | 600 | 335 | 295 | 265 | 26 | 12-Φ23 | 850 | 880 | 930 | 400 | |
250 | 730 | 405 | 355 | 320 | 30 | 12-Φ25 | 956 | 986 | 1036 | 450 | |
300 | 850 | 460 | 410 | 375 | 30 | 12-Φ25 | 1095 | 1125 | 1175 | 500 | |
2.5MPa | 50 | 230 | 160 | 125 | 100 | 20 | 4-Φ18 | 460 | 460 | 520 | 240 |
凸面法蘭RF | 65 | 290 | 180 | 145 | 120 | 22 | 8-Φ18 | 475 | 505 | 525 | 280 |
80 | 310 | 195 | 160 | 135 | 22 | 8-Φ18 | 520 | 550 | 590 | 280 | |
100 | 350 | 230 | 190 | 160 | 24 | 8-Φ23 | 545 | 575 | 615 | 320 | |
125 | 400 | 270 | 220 | 188 | 28 | 8-Φ25 | 590 | 620 | 660 | 360 | |
150 | 480 | 300 | 250 | 218 | 30 | 8-Φ25 | 650 | 680 | 730 | 400 | |
200 | 600 | 360 | 310 | 278 | 34 | 12-Φ25 | 850 | 880 | 930 | 400 | |
250 | 730 | 425 | 370 | 332 | 36 | 12-Φ30 | 956 | 986 | 1036 | 450 | |
300 | 850 | 485 | 430 | 390 | 40 | 16-Φ30 | 1095 | 1125 | 1175 | 500 | |
