氣動粉塵蝶閥
產品簡介
通徑規格：DN50～DN500
結構形式：垂直板式
閥體材料：壓鑄鋁合金
公稱壓力：PN6、PN10、PN16
適用溫度：-15℃～100℃
應用范圍：水泥、粉塵、粉末等粉體及顆粒狀物料
型號 | BLF | |
主要零件 | 閥體 | 壓鑄鋁合金 |
閥板 | 碳鋼內襯板，覆以高分子材料 | |
密封圈 | 丁晴橡膠（NBR） | |
適用介質 | 水泥、泥漿、粉體 | |
適用溫度(℃) | -15--100 | |
氣動執行器 | 型號 | CP、GT系列、AT系列、AW系列 |
壓力(Mpa) | 0.4-0.7 | |

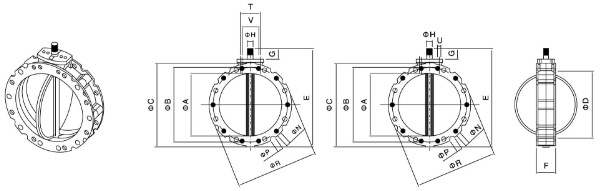

型號 | φA | φB | φC | φD | E | F | G | φH | φH孔徑×數量 | φP外凹槽直徑×數量 | φR | S | T | U | V | Z | KG |
BL1F100 | 95 | 180 | 220 | 105 | 250 | 115 | 35 | 22×19 | 14×4 | 20×4 | 220 | 40 | 80 | M12 | 50 | M10 | 4 |
BL1F150 | 150 | 200 | 228 | 163 | 290 | 115 | 35 | 22×19 | 14×4 | 20×4 | 228 | 40 | 80 | M12 | 50 | M10 | 5 |
BL1F200 | 200 | 250 | 278 | 213 | 340 | 115 | 35 | 22×19 | 14×4 | 20×4 | 278 | 40 | 80 | M12 | 50 | M10 | 6.5 |
BL1F250 | 250 | 300 | 328 | 263 | 390 | 115 | 35 | 22×19 | 14×8 | 20×8 | 328 | 40 | 80 | M12 | 50 | M10 | 7.5 |
BL1F300 | 300 | 350 | 378 | 313 | 440 | 115 | 35 | 22×19 | 14×8 | 20×16 | 378 | 40 | 80 | M12 | 50 | M10 | 9 |
BL1F350 | 350 | 400 | 440 | 363 | 530 | 123 | 50 | 28×25 | 14×8 | 20×8 | 440 | 40 | 80 | M12 | 50 | M10 | 16 |
BL1F400 | 400 | 470 | 530 | 413 | 580 | 123 | 50 | 28×25 | 14×8 | 20×16 | 530 | 40 | 80 | M12 | 50 | M10 | 20.5 |
型號 | φA | φB | φC | E | F | G | φH | φH孔徑×數量 | φP外凹槽直徑×數量 | φR | T | U | V | Z | KG |
BL2F100 | 95 | 180 | 220 | 250 | 77 | 35 | 22×19 | 14×4 | 20×4 | 220 | 80 | M12 | 50 | M10 | 4 |
BL1F150 | 150 | 200 | 228 | 290 | 77 | 35 | 22×19 | 14×4 | 20×4 | 228 | 80 | M12 | 50 | M10 | 5 |
BL2F200 | 200 | 250 | 278 | 340 | 77 | 35 | 22×19 | 14×4 | 20×4 | 278 | 80 | M12 | 50 | M10 | 6.5 |
BL2F250 | 250 | 300 | 328 | 390 | 115 | 35 | 22×19 | 14×8 | 20×8 | 328 | 80 | M12 | 50 | M10 | 7.5 |
BL1F300 | 300 | 350 | 378 | 440 | 115 | 77 | 22×19 | 14×8 | 20×16 | 378 | 80 | M12 | 50 | M10 | 9 |
BL2F350 | 350 | 400 | 440 | 530 | 85 | 50 | 28×25 | 14×8 | 20×8 | 440 | 80 | M12 | - | - | 16 |
BL2F400 | 400 | 470 | 530 | 580 | 85 | 50 | 28×25 | 14×8 | 20×16 | 530 | 80 | M12 | - | - | 20.5 |
