氣動球閥
當前位置： 首頁 > 產品展示 > 球閥 > 氣動球閥
氣動兩片式螺紋球閥
產品簡介
產品型號：Q611F
公稱通徑：DN15~DN100
連接方式：內螺紋
適用壓力：PN16
適用介質： 水、氣、油等
閥體材質：鑄鋼、不銹鋼304、不銹鋼316
設計制造 | GBT/12238 |
結構長度 | Gb12221 |
壓力溫度 | GB/T13927 |
試驗檢驗 | GB13927 |
公稱通徑 DN(mm) | 6-100 | |||
公稱壓力 PN(MPa) | 1.6 | |||
公稱壓力 PS(MPa) | 強度試驗 | 2.4 | ||
密封試驗 | 1.8 | |||
材料 材料代號 | C | P | R | |
主要零件 | 閥體 | WCB | CF8 304 | CF8M 316 |
球體 | WCB | CF8 304 | CF8M 316i | |
閥桿 | 2Cr13 | 0Cr18Ni9Ti | 0Cr17NiMo2 | |
密封圈 | 增強聚四氟乙烯 對位聚苯 | |||
填料 | 聚四氟乙烯 柔性石墨 | |||
適用工況 | 適用介質 | 水、蒸汽、油品 | 硝酸類 | 醋酸類 |
適用溫度 | -28 ℃ -300 ℃ | |||
氣動裝置 | 型號 | OBD 系列 | ||
氣源壓力 | 0.4-0.7MPa | |||

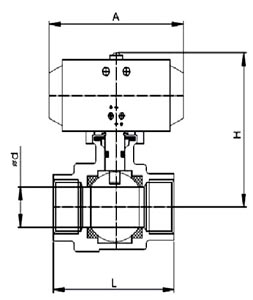

DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
L | 75 | 80 | 90 | 110 | 120 | 140 | 185 | 205 | 240 |
H | 133 | 149 | 162 | 180 | 228 | 244 | 275 | 297 | 344 |
W | 140.5 | 140.5 | 140.5 | 158.5 | 210.5 | 247.5 | 268.5 | 315 | 345 |
