氣動Y型120三通球閥
產品簡介
產品說明：Q642F、Q642H
公稱通徑：DN50-DN350
閥體材質：WCB、304、316
連接方式：法蘭連接
公稱壓力：1.6MPa-4.0MPa
結構形式：Y型120度、Y型135度
閥座密封：PTFE：-30℃~180℃、PPL：-30℃~250℃、硬密封：-30℃~450℃
閥芯材質：304、316、硬密封球芯表面采用噴焊、氮化鎢
適用介質：粉體、水、氣體等
設計制造 | GB/T12238-2008 |
連接標準 | JB/T 79.1-1994 |
結構長度 | GB/T12221-2005 |
產品型號 | CHQ642F-16-40C | CHQ642F-16-40P | CHQ642F-16-40R |
CHQ642Y-150-300LBC | CHQ642Y-150-300LBP | CHQ642Y-150-300LBR | |
閥體 | WCB | CF8 | CF8M |
球體 | WVB+ENP | CF8 | CF8M |
閥桿/固定圈 | 2Cr13 | 304 | 316 |
閥座 | PTFE | PTFE | PTFE |
填料 | PTFE+O形圈 | PTFE+O形圈 | |
適用介質 | 水、油、蒸汽等酸 | 等腐蝕性介質 | |
適用溫度 | -29～150℃ | -29～150℃ | |

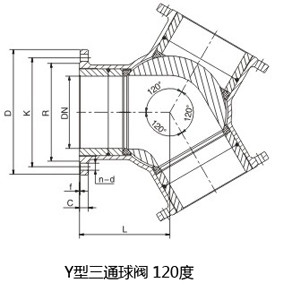

DN | L | D | K | R | C | f | n-d |
50 | 110 | 160/165 | 125 | 100 | 20 | 3 | 4-18 |
65 | 130 | 180/185 | 145 | 120 | 20 | 3 | 4-18 |
80 | 150 | 195/200 | 160 | 135 | 20 | 3 | 8-18 |
100 | 170 | 215/220 | 180 | 155 | 22 | 3 | 8-18 |
125 | 190 | 245/250 | 210 | 185 | 22 | 3 | 8-18 |
150 | 210 | 280/285 | 240 | 210 | 24 | 3 | 8-23 |
200 | 245 | 335/340 | 295 | 265 | 24 | 3 | 12-23 |
250 | 290 | 405 | 355 | 320 | 30 | 3 | 12-25 |
