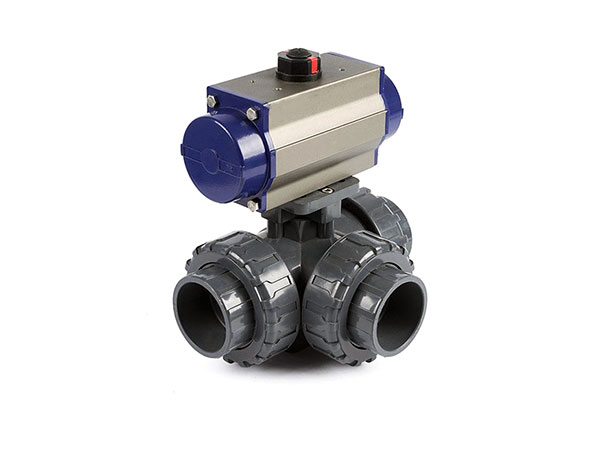

Q615S氣動塑料三通球閥
產品簡介
產品型號：Q615S、Q614S
閥體材質： PVC、UPVC、PPH、CPVC、PVDF、PP等
閥芯材質：PVC、UPVC、PPH、CPVC、PVDF、PP等
閥座材質： PTFE
連接方式：雙由令、承插焊、法蘭等
法蘭標準： GB、ANSI、DIN、JIS
壓力等級： PN10、PN16

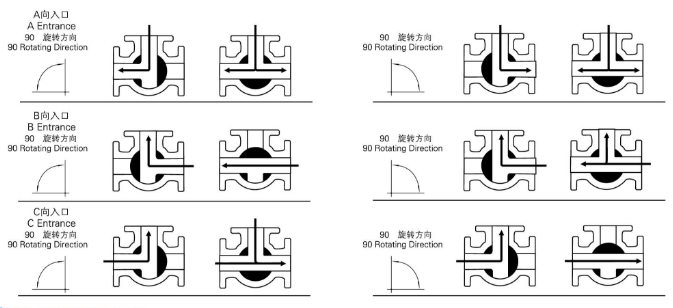

結構形式：三通L型、三通T型
氣動執行器： AT執行器， GT執行器
公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
公稱壓力(MPa) | PN1.0-1.6MPa | ||||||||
連接方式 | 法蘭、螺紋、由令 | ||||||||
閥體結構 | 一體、三通L、三通T | ||||||||
閥體材質 | UPVC、CPVC、PP | ||||||||
閥芯材質 | UPVC、CPVC、PP | ||||||||
密封材質 | PTFE | ||||||||
適用溫度 | 0～+60℃ | ||||||||
適用介質 | PVC兼容的食品工業化學溶劑 | ||||||||
配置執行機構 | GT、AT、ST系列單雙作用氣動執行器 | ||||||||
控制方式 | 開關兩位控制、4～20mA模擬量信號控制 | ||||||||

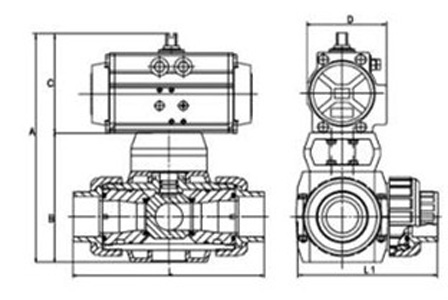

SIZE | A | B | C | D | L | L1 |
10 | 195 | 105 | 90 | 140 | 138 | 122 |
15 | 195 | 105 | 90 | 140 | 138.5 | 122.5 |
20 | 212 | 122 | 90 | 140 | 166 | 146 |
25 | 223 | 122 | 101 | 162 | 172 | 146 |
32 | 261 | 160 | 101 | 162 | 224 | 196.5 |
40 | 233 | 160 | 73 | 207 | 234.5 | 203 |
50 | 251 | 178 | 73 | 207 | 269.5 | 231.5 |
