Q347F蝸輪固定式球閥
產品簡介
1、結構特點：固定球閥球體帶有固定軸的球閥，稱為固定球閥。固定球閥主要用于高壓大口徑。根據閥座密封圈的安裝不同，固定球閥可以有兩種結構：球體前密封的閥座，球體后密封的閥座
2、整體結構：具有全通道、緊急密封、防火等特點。
3、全通徑：閥門流道孔直徑與管和徑內徑一致，更于管線清掃。
4、阻塞與排泄：閥門處于關閉狀態時，上下游側的閥座使流體阻斷，閥體中腔的積治物可以排泄，排泄裝置如下機能：
① 事前可檢查閥座是否泄漏損傷；
②減少介質更換對閥門的污染；
③ 在工作壓力下，閥門處于全開或全關狀態時，可更換閥桿部填料函。（如圖5所示排泄裝置是排污塞）
5、自動泄壓
閥門中腔停滯的介質由于溫度升高，而出現異常升高時，閥座或閥體上安裝的安全閥可以自動泄壓。
6、防火結構
采用雙重密封，當發生火災時，非金屬閥座燒損后，介質將球體壓緊在閥體上的金屬密封面阻止介質大量漏出，符合API607規定。
7、緊急密封
閥座及閥桿密封件出現損傷而引起泄漏時，通過注脂閥注入密封脂可以起瞬時應急密封作用。
8、閥桿加長
閥桿加長適用于地下安裝及低溫介質用，加長尺寸，根據需要確定。操作方式有手動、氣動、電動、氣液聯動、液動等。
| 試驗壓力（MPa) | 公稱壓力（MPa) | 壓力級（Class) | |||||||||||
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 25.0 | 150 | 300 | 400 | 600 | 900 | 1500 | |
| 強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24 | 37.5 | 3.1 | 7.8 | 10.2 | 15.3 | 23.1 | 38.4 |
| 密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 17.6 | 27.5 | 2.2 | 5.6 | 7.5 | 11.2 | 16.8 | 28.1 |
| 氣密試驗 | 0.5-0.7 | ||||||||||||
| 工作溫度 | PTEE≤150℃ PPL E≤300℃ 碳纖≤350℃ | ||||||||||||
| 適用介質 | C：水、油、氣體、蒸氣 P：硝酸類（溫度≤200℃ ） R：醋酸類（溫度≤200℃ ） | ||||||||||||
| 序號 | 零件名稱 | 材質 | |
| GB | ASTM | ||
| 1 | 閥體 | WCB、A105 | A182 F316 |
| 2 | 彈簧 | 60Si2Mn | 316 |
| 3 | 密封圈 | 增強聚四氟乙烯 | 增強聚四氟乙烯 |
| 4 | 墊片 | 柔性石墨+不銹鋼 | 柔性石墨+316 |
| 5 | 排污螺塞 | 25 | 316 |
| 6 | O型密封圈 | 橡膠 | 橡膠 |
| 7 | 底蓋 | A105 | 316 |
| 8 | 螺釘 | 35 | 316 |
| 9 | 閥桿 | 2Cr13+鍍鎳磷 | 316 |
| 10 | 滑動軸承 | 不銹鋼+PTFE | 316+TPFE |
| 11 | 球體 | A105+鍍鎳磷 | A182 F316 |
| 12 | 閥座 | A105+鍍鎳磷 | 316 |
| 13 | 螺柱 | 35CrMoA | 316 |
| 14 | 螺母 | 35 | 316 |
| 15 | 壓套 | A105 | 316 |
| 16 | 填料 | PTFE | PTFE |
| 17 | 填料壓蓋 | WCB | A216-WCB |
| 18 | 鍵 | 45 | 316 |

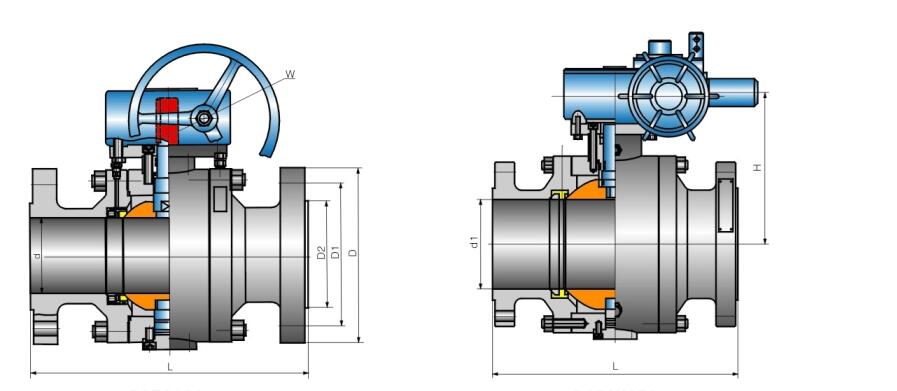

| 公稱通徑 | 2" | 21/2" | 3" | 4" | 5" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" | 28" | 32" | |
| D1 | 51 | 64 | 76 | 102 | 127 | 152 | 203 | 254 | 305 | 337 | 387 | 438 | 489 | 591 | 686 | 781 | |
| L | RF | 178 | 191 | 283 | 229 | 356 | 394 | 457 | 533 | 610 | 686 | 762 | 864 | 914 | 1067 | 1245 | 1372 |
| BW | 216 | 241 | 283 | 305 | 381 | 457 | 521 | 559 | 635 | 762 | 838 | 914 | 991 | 1143 | 1346 | 1542 | |
| H1 | 102 | 114 | 127 | 152 | 184 | 219 | 273 | 360 | 395 | 430 | 470 | 550 | 580 | 700 | 800 | 950 | |
| H2 | 107 | 125 | 152 | 178 | 300 | 330 | 398 | 495 | 580 | 625 | 670 | 698 | 840 | 1050 | 1100 | 1150 | |
| E | 116 | 116 | 171 | 171 | 257 | 257 | 257 | 150 | 83 | 83 | |||||||
| F | 350 | 350 | 420 | 420 | 400 | 400 | 400 | 410 | 650 | 650 | |||||||
| W | 230 | 400 | 400 | 650 | 1050 | 1050 | 600 | 600 | 800 | 800 | 800 | 500 | 800 | 800 | 800 | 800 | |
| W(kg) | 12 | 16 | 22 | 35 | 58 | 74 | 205 | 322 | 460 | 576 | 864 | 1280 | 1600 | 3540 | 4500 | 5940 | |
| 公稱通徑 | 2" | 21/2" | 3" | 4" | 5" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" | 28" | 32" | |
| D1 | 51 | 64 | 76 | 102 | 127 | 152 | 203 | 254 | 305 | 337 | 387 | 438 | 489 | 591 | 686 | 781 | |
| L | RF | 216 | 241 | 283 | 305 | 381 | 457 | 521 | 559 | 635 | 762 | 838 | 914 | 991 | 1143 | 1346 | 1542 |
| BW | 216 | 241 | 283 | 305 | 381 | 457 | 521 | 559 | 635 | 762 | 838 | 914 | 991 | 1143 | 1346 | 1542 | |
| H1 | 102 | 114 | 127 | 152 | 184 | 219 | 273 | 360 | 395 | 430 | 470 | 580 | 580 | 700 | 800 | 950 | |
| H2 | 107 | 125 | 152 | 178 | 300 | 330 | 398 | 495 | 580 | 625 | 670 | 840 | 840 | 1050 | 1100 | 1150 | |
| E | 116 | 116 | 171 | 171 | 257 | 257 | 257 | 150 | 83 | 83 | |||||||
| F | 350 | 350 | 420 | 420 | 400 | 400 | 400 | 410 | 650 | 650 | |||||||
| W | 230 | 400 | 400 | 650 | 1050 | 1050 | 600 | 600 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | |
| W(kg) | 15 | 24 | 30 | 55 | 87 | 118 | 255 | 370 | 533 | 640 | 1030 | 1542 | 2100 | 4200 | 5300 | 7860 | |
